スパンの補正
指定した線分とＸ軸、またはＹ軸の交点位置へ軸を移動しスパンを補正します。
- ［ツール］メニューからから［スパン補正］
を実行します。
※［基本データ］メニューの［スパンピッチ設定］のサブメニューから［スパン補正］を実行することもできます（詳細は、｢補足｣を参照）。 - 補正する範囲の始点となるグリッドをクリックすると、ラバーバンドが表示されます。
※右クリックすると、ラバーバンドを解除します。 - 終点となるグリッドをクリックすると、2点を結ぶ線分がピンク色の線で表示され、
移動可能なグリッドがピンク色の丸で表示されます。
※2点を結ぶ線分とＸ軸、またはＹ軸の交点位置へ軸を移動しスパンを補正しますので、 同一軸上の2点を指定することはできません。 - 補正するグリッドをクリックすると、ラバーバンドが表示され、移動後の軸が水色の線でプレビュー表示されます。

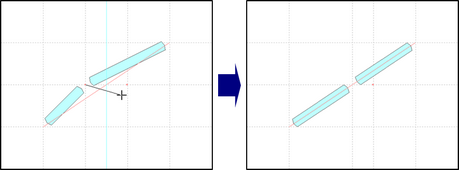

※右クリックすると、ラバーバンドを解除します。 - 移動する方向にカーソルを移動し、クリックするとスパンが補正されます。
- 右クリックし、コマンドを解除します。
補 足
［基本データ］メニューの
［スパンピッチ設定］
の下にある▼をクリックするとサブメニューが表示され、
［交点軸挿入］
、
［スパン補正］
を実行することができます。
の下にある▼をクリックするとサブメニューが表示され、
［交点軸挿入］、
［スパン補正］
を実行することができます。
